Lè li rive elaji sistèm pouvwa pou plizyè aplikasyon, konekte plizyè 12-pil vòl se yon pratik komen. Kit w ap alimante yon RV, yon bato, oswa menm yon sistèm enèji solè, konprann kijan pou konekte de pil 12-volt an paralèl oswa seri ka ede w reyalize vòltaj oswa kapasite ou vle a. Nan gid sa a, n ap fè w konnen prensip debaz yo sou fason pou w branche de pil 12-volt an paralèl ak seri, epi mete aksan sou avantaj ak konsiderasyon pou chak metòd.
Kisa "Konekte pil nan paralèl ak seri" vle di?
Anvan ou plonje nan "ki jan-a", ann klarifye ki sa konekte pil nan paralèl ak seri aktyèlman vle di:
Koneksyon seri: Metòd sa a ogmante vòltaj la nan bank batri ou a pandan w ap kenbe kapasite (AH) la menm. Pou egzanp, de pil 12V branche nan seri pral pwodwi 24V men yo pral kenbe menm evalyasyon an amp-èdtan.
Koneksyon paralèl: Metòd sa a ogmante kapasite (evalyasyon amp-èdtan), men vòltaj la rete menm jan an. Se konsa, si ou konekte de pil 12V an paralèl, w ap toujou gen 12V, men kapasite an jeneral ap double, sa ki pèmèt pou operasyon pi long anvan ou bezwen yon rechaj.
Ki jan yo konekte de 12-Volt pil nan seri
Yon koneksyon seri se ideyal si ou bezwen ogmante vòltaj la nan sistèm ou an. Men ki jan pou branche de pil 12-volt an seri:
Idantifye tèminal yo: Chak batri 12V gen yon tèminal pozitif (+) ak yon tèminal negatif (-).
Konekte pil yo: Sèvi ak yon fil kavalye pou konekte tèminal pozitif premye batri a ak tèminal negatif dezyèm batri a.
Konfigirasyon rezilta: Ou pral kounye a gen yon vòltaj konbine nan 24V, ak tèminal pozitif nan premye batri a ak tèminal negatif nan dezyèm batri a kite pou konekte ak chaj ou oswa sistèm pouvwa.
Ide enpòtan: Toujou asire ke tou de pil yo idantik nan vòltaj ak kapasite. Melanje pil ak diferan kapasite oswa vòltaj ka lakòz pwoblèm chaje ak diminye lavi a nan bank batri ou a.
Konsiderasyon kle pou koneksyon seri:
Rating amp-hour (AH) rete menm jan ak yon sèl batri, men ou double vòltaj la.
Asire w ke tou de pil yo gen menm fè, modèl ak laj pou asire pèfòmans ki konsistan.
Pa janm travèse tèminal pozitif ak negatif yo, paske sa ka lakòz yon kous kout, ki mennen ale nan domaj potansyèl oswa risk sekirite.
Ki jan yo konekte de 12-Volt pil nan paralèl
Si objektif ou se ogmante kapasite sistèm ou an san w pa chanje vòltaj la, koneksyon paralèl se fason pou w ale. Men ki jan yo fil de pil 12V an paralèl:
Idantifye tèminal yo: Menm jan anvan, chak batri gen yon tèminal pozitif (+) ak yon tèminal negatif (-).

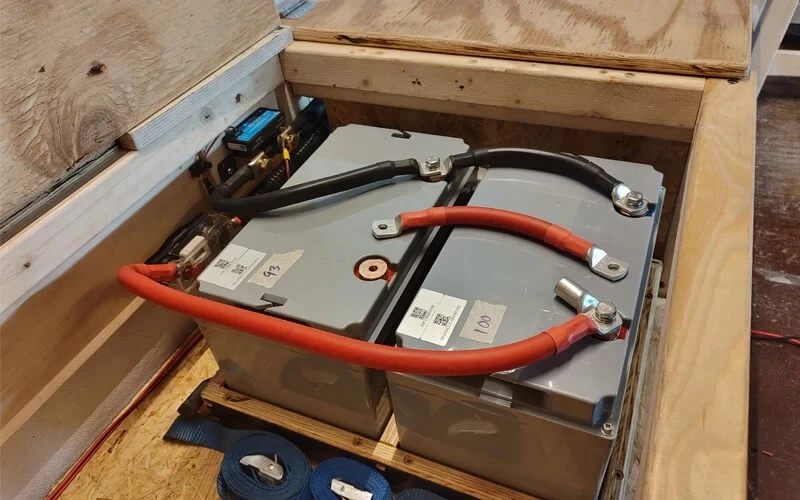

Konekte tèminal pozitif yo: Sèvi ak yon fil kavalye pou konekte tèminal pozitif tou de pil yo.
Konekte tèminal negatif yo: Menm jan an tou, sèvi ak yon lòt fil kavalye pou konekte tèminal negatif tou de pil yo.
Konfigirasyon ki kapab lakòz: Sistèm ou a ap rete nan 12V, men evalyasyon total amp-èdtan (kapasite) ap ogmante. Pou egzanp, si chak batri gen yon evalyasyon 35AH, bank batri ou a ap gen yon kapasite total de 70AH.
Konsiderasyon kle pou Koneksyon Paralèl:
Vòltaj la rete menm jan an, men kapasite (AH) ogmante.
Toujou sèvi ak pil ki idantik nan vòltaj ak kapasite pou asire balanse chaje ak dechaj.
Ou ka bezwen sèvi ak pi gwo câbles pou okipe kouran ogmante si w ap tire gwo pouvwa nan pil yo.
Li rekòmande pou konekte avèk yon tèminal pozitif batri a ak tèminal negatif lòt batri a pou balanse chaj la ak chaje atravè tou de pil.
Erè komen pou evite
Pandan ke fil elektrik de pil ansanm ka sanble senp, gen kèk erè ki ka afekte pèfòmans sistèm ou a:
Chaje inegal / Dechaje: Si yo itilize pil ki gen diferan kapasite, sa ki gen yon kapasite ki pi ba ka fini twòp travay, ki mennen ale nan echèk twò bonè.
Fil elektrik ki pa kòrèk: Travèse tèminal pozitif ak negatif yo ka lakòz sikui kout, sa ki lakòz domaj nan pil ou yo ak sistèm nan.
Diferan Kalite Batri: Melanje diferan mak oswa kalite pil (egzanp, jèl kont AGM kont ityòm) ka lakòz vòltaj inegal, ki ta ka mennen nan echèk pandan chaje oswa dechaj.
Kab ki pa apwopriye: Si câbles yo itilize yo twò mens pou kouran ki nesesè yo, yo ka chofe ak domaje sistèm nan. Toujou sèvi ak câbles ki apwopriye pou trase ou ye kounye a.
Konfigirasyon avanse: Koneksyon seri-paralèl
Pou moun ki bezwen tou de ogmante vòltaj ak kapasite, seri-paralèl konfigirasyon an se wout la ale. Konfigirasyon sa a enplike batri fil elektrik nan seri premye pou ogmante vòltaj ak Lè sa a, konekte plizyè seri seri nan paralèl pou ranfòse kapasite.
Etap 1: Batri fil nan seri: Konekte de pil nan seri pou reyalize vòltaj ou vle (pa egzanp, de pil 12V an seri pou kreye 24V).
Etap 2: Koneksyon Paralèl: Yon fwa ou gen plizyè seri seri ki konekte, ou ka Lè sa a, fil ansanm sa yo ansanm nan paralèl ogmante kapasite an jeneral.
Sa a se patikilyèman itil lè ou bezwen yon sistèm wo-vòltaj (pa egzanp, 24V oswa 48V) ak pi gwo kapasite amp-èdtan pou aplikasyon pou alontèm tankou sistèm solè, RV, oswa bisiklèt elektrik.
Konklizyon
Si w ap konekte de pil 12V an seri pou ogmante vòltaj oswa an paralèl pou ranfòse kapasite, konprann fondamantal fil elektrik batri esansyèl pou asire pèfòmans optimal. Swiv pwosedi kòrèk yo epi evite erè komen yo pral ede w kreye yon sistèm pouvwa serye ki satisfè bezwen espesifik ou yo.
Poukisa chwazi GEB pou solisyon batri ou yo?

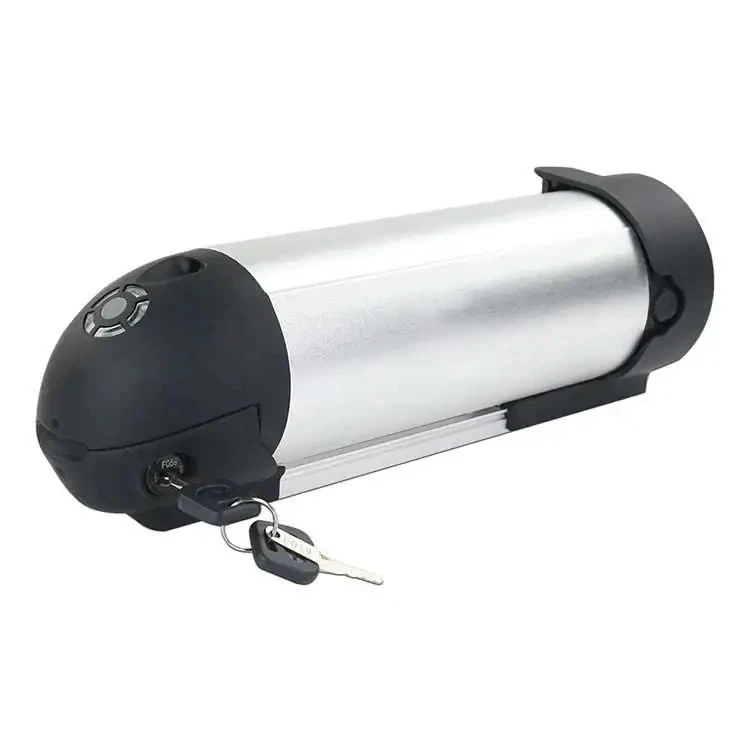

Nan GEB (General Electronics Technology Co., LTD), nou espesyalize nan bay pil ityòm-ion-wo kalite pou bisiklèt elektrik, ki gen ladan popilè a.36V e-bisiklèt batri. Batri nou yo li te ye pou dansite enèji segondè yo, konsepsyon ki lejè, ak lavi sik long, ki fè yo ideyal pou aplikasyon pou mande.
