Lè w ap desine pake batri, chwa ant seri ak paralèl ka gen yon enpak siyifikatif sou pèfòmans batri, sekirite, ak lonjevite. Desen an nan pake batri a se konplèks ak delika, ki mande apwofondi konpreyansyon sou kèk pwoblèm teknik kle. Nan papye sa a, defi teknik yo nan seri batri ak konsepsyon paralèl yo diskite sou dis aspè, tankou konsistans batri, vòltaj ak egalizasyon aktyèl, ak konsepsyon sistèm jesyon tèmik.
1. Batri a pa konsistan
Konsistans batri refere a resanblans chak inite batri an tèm de kapasite, vòltaj, rezistans entèn, koub egzeyat, elatriye Diferans nan pèfòmans batri ka lakòz pwoblèm nan seri oswa paralèl pake batri. Pou egzanp, nan yon seri konfigirasyon, pèfòmans an jeneral nan pake batri a afekte pa selil ki pi mal la; Nan yon konfigirasyon paralèl, diferans pèfòmans yo ka mennen nan distribisyon inegal aktyèl, ki afekte lavi a ak efikasite nan seri a tout antye batri.
Pwoblèm:Nan konfigirasyon seri a, si yon sèl batri ba, tout pake batri a pa pral kapab dechaje nèt, sa ki pral lakòz fatra pouvwa ak rediksyon efikasite; Nan konfigirasyon paralèl, chaj aktyèl la nan pil diferan diferan, ki se fasil lakòz surchof lokal ak degradasyon pèfòmans nan pil.
Solisyon:
Depistaj batri:Nan pwosesis pwodiksyon an, yo ta dwe itilize ekipman tès wo-presizyon pou kontwole chak inite batri pou asire yon wo degre de konsistans nan paramèt tankou kapasite, vòltaj ak rezistans entèn yo. Metòd tès depistaj komen yo enkli tès OCV (vòltaj sikwi louvri), tès rezistans entèn ak tès kapasite. Tès sa yo efektivman elimine pil medyòk epi evite rasanble selil batri ki konsistan yo ansanm.
Konsepsyon sikwi balanse:Entegre sikui balanse aktif oswa pasif nan sistèm jesyon batri (BMS). Kous la egalizasyon aktif ka transfere elektrisite nan switching inductance oswa kapasite reyalize redistribisyon enèji nan pake batri a. Equalization pasif ajiste vòltaj batri a pa konsome enèji depase. Balanse aktif se konplèks men efikas, apwopriye pou pake batri gwo kapasite, ak balanse pasif se apwopriye pou pake batri ti ak mwayen gwosè.
2. Balans vòltaj ak aktyèl
Nan seri pil, pwoblèm nan egalizasyon vòltaj se kle nan asire inifòm chaje ak egzeyat nan chak selil. Yon pake batri san yon kous egalizasyon vòltaj pral twòp oswa anba chaj yon pati nan batri a, ki pral afekte lavi a nan tout pake batri a. Pake batri paralèl la fè fas a pwoblèm nan balans aktyèl la, ak diferans lan nan rezistans entèn mennen nan distribisyon inegal aktyèl, ki se fasil fè kèk pil pote pi gwo chaj aktyèl la.
Pwoblèm espesifik:Pake batri seri vòltaj inegal yo ka lakòz kèk pil chaje twòp ak domaj, oswa rediksyon bonè pandan egzeyat; Aktyèl dezekilib nan pake batri paralèl la pral akselere aje inite batri a ak diminye lavi a nan batri a.
Solisyon:
Sikwi aktif balanse:Atravè konbinezon an nan induktè, kondansateur ak bato kontwòl, transfè pouvwa entelijan, reyalize balanse vòltaj efikas. Metòd sa a ka efektivman redwi konsomasyon entèn batri a epi amelyore efikasite chaj ak egzeyat tout pake batri a. Metòd balans komen yo enkli balanse kapasite vole ak balanse inductance chanje. Ou bezwen chwazi yon solisyon apwopriye ki baze sou senaryo aplikasyon batri a.
Sikwi egalizasyon pasif:Atravè rezistans nan konsome pouvwa a depase nan batri a vòltaj segondè. Metòd sa a se senp, pri ki ba, men efikasite ki ba ak jenerasyon chalè, apwopriye pou tretman balanse nan ti pake batri. Pandan konsepsyon an, yo ta dwe peye atansyon sou pouvwa a ak pèfòmans dissipation chalè nan rezistans nan anpeche surchof lokal pandan pwosesis la egalizasyon.
3. Konsepsyon sistèm jesyon tèmik
Batri a pral jenere anpil chalè nan travay la, espesyalman lè gwo egzeyat aktyèl la pi evidan. Si chalè a pa efikasman distribye, tanperati batri a ap ogmante piti piti, sa ki lakòz pèfòmans batri redwi, lavi pi kout, e menm risk pou yo sove tèmik.
Pwoblèm espesifik:Tanperati inegal ap lakòz kèk inite batri chofe, sa ki lakòz ogmante rezistans entèn, dekonpozisyon elektwolit ak lòt pwoblèm, e menm mennen nan dife pake batri.
Solisyon:
Materyèl konduktiviti tèmik ak konsepsyon dissipation chalè:Nan konsepsyon pake batri a, yo ka ajoute materyèl ki gen gwo konduktiviti tèmik, tankou plak dissipation chalè alyaj aliminyòm, kousinen silikon tèmik, elatriye, ki ka byen vit ekspòte chalè ki te pwodwi pa inite batri a. Optimize chanèl koule lè yo andedan pake batri a pou amelyore dissipation chalè pa konveksyon natirèl oswa konveksyon fòse fanatik. Pou aplikasyon pou gwo pouvwa, likid refwadisman chalè dissipation ka konsidere, ak efikasite chalè dissipation se pi wo pa absòbe chalè nan sikile awozaj.
Siveyans tanperati ak refwadisman aktif:Yon Capteur tanperati entegre nan BMS pou kontwole tanperati chak selil an tan reyèl. Si tanperati a twò wo, sistèm nan otomatikman diminye chaj la oswa ajiste konplo a dissipation chalè. An menm tan an, sistèm refwadisman entelijan an ka otomatikman kòmanse fanatik la oswa sistèm refwadisman likid selon estati tanperati batri a pou fè pou evite echèk batri ki te koze pa surchof.
4. Konsepsyon estriktirèl nan pake batri
Konsepsyon estriktirèl pake batri a pa ta dwe sèlman asire estabilite inite batri a, men tou, optimize fasilite koneksyon elektrik, dissipation chalè ak antretyen. Konsepsyon estriktirèl ki pa rezonab ap mennen nan kontak pòv batri, domaj Vibration, e menm kous kout ak lòt pwoblèm.
Pwoblèm espesifik: Estrikti ki pa rezonab ka lakòz batri a dekole, mete, ogmante rezistans kontak entèn la, sa ki lakòz chofaj lokal ak degradasyon pèfòmans.
Solisyon:
Konsepsyon modilè:Konsepsyon pake batri modilè a pèmèt yon modil batri sèl yo dwe pake poukont li epi fasil konekte, epi modil la domaje ka byen vit ranplase pou amelyore konvenyans antretyen nan pake batri a. Konsepsyon estrikti sismik la adopte ant modil pou diminye enfliyans fòs ekstèn sou inite batri a.
Materyèl pwoteksyon ak amelyorasyon konsepsyon:Sèvi ak kim ki absòbe chòk, kousinen kawotchou ak lòt materyèl pou vlope modil batri a pou diminye chòk ekstèn ak chòk. Materyèl lojman yo ta dwe ignifuje, ki enpèmeyab, ki reziste kowozyon nan lavni materyèl ki gen gwo fòs tankou alyaj aliminyòm, asye pur oswa plastik jeni, ak twou vantilasyon ak lavabo chalè yo ta dwe fèt pou optimize jesyon tèmik.
5. Sistèm Jesyon Batri (BMS)

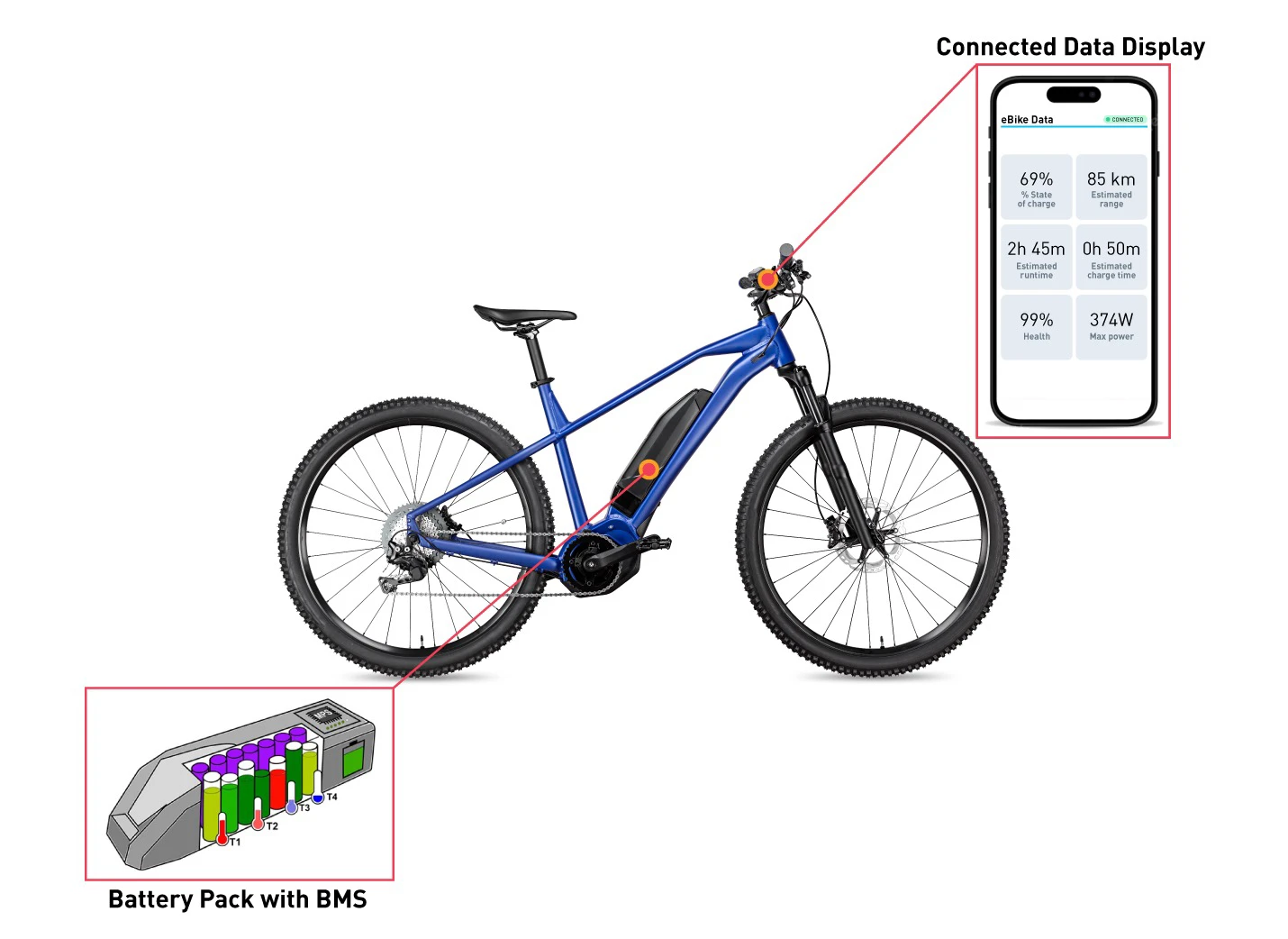

BMS (Battery Management System) se sant kontwòl pake batri a, ki responsab pou siveyans an tan reyèl ak jesyon pouvwa, vòltaj, aktyèl ak paramèt tanperati batri a. Fonksyon BMS yo enkli balans batri, dyagnostik fay, kontwòl chaj ak egzeyat, elatriye. Pèfòmans li detèmine sekirite an jeneral ak efikasite nan pake batri a.
Pwoblèm espesifik: Si BMS la pa byen fèt, eta nòmal la ka pa detekte nan tan, sa ki lakòz pwoblèm tankou surcharge, overdischarging, oswa surchof nan pake batri a.
Solisyon:
Detèktè siveyans segondè-presizyon: Detèktè segondè-presizyon vòltaj, aktyèl, ak tanperati yo entegre nan BMS la, ki ka avèk presizyon detekte paramèt estati yo nan batri a epi transmèt yo nan inite kontwòl BMS la an tan reyèl. Inite kontwòl la analize konpòtman chaje ak dechaje batri a ak ajisteman balans atravè algoritm entegre pou asire sekirite sistèm lan.
Algoritm entèlijan ak analiz done: Algoritm avanse jesyon batri, tankou rezo neral, aprantisaj machin ak lòt teknoloji, yo itilize pou analize done itilizasyon batri a pou predi estati sante ak lavi ki rete nan batri a. Ki baze sou rezilta analiz algorithm yo, BMS aktivman optimize estrateji chaj ak dechaje pou maksimize lavi batri a.
6. Konsepsyon sikwi pwoteksyon batri
Sikwi pwoteksyon batri a se yon mezi sekirite enpòtan pou anpeche survoltaj, undervoltage, kout kous ak surkouran nan pake batri a. Si pake batri a pa gen yon kous pwoteksyon apwopriye, li fasil pou lakòz danje nan ka ekstrèm, epi li pral lakòz dife oswa eksplozyon nan ka grav.
Pwoblèm espesifik: Sikwi pwoteksyon ki manke oswa ki mal fèt la ka lakòz batri a domaje pandan chaje ak dechaje, oswa pa koupe aktyèl la pandan yon kous kout.
Solisyon:
Plizyè mekanis pwoteksyon: Konsepsyon ak entegre sikwi pwoteksyon miltip, ki gen ladan pwoteksyon ovèvoltaj, pwoteksyon anba-voltaj, pwoteksyon surkouran, pwoteksyon sikwi kout, elatriye. Chak sikwi pwoteksyon fèt pou travay poukont BMS la, asire ke batri a pwoteje nan evènman an nan yon. echèk mèt. Pou egzanp, pwoteksyon surkouran ka fèt nan konbinezon an nan tib MOS ak fuse rapid pou reyalize fonksyon echèk pouvwa enstantane.
Pwoteksyon de-fason ak konsepsyon izolasyon: Konsepsyon sikwi pwoteksyon de-fason an ka an menm tan kontwole pwosesis la chaje ak dechaje nan batri a pou anpeche batri a pa afekte pa anomali nan chaj la ak fen chaj. Kous izolasyon ant pake batri fèt pou evite rflu aktyèl la ant selil batri ak amelyore sekirite elektrik jeneral la.
7. Efikasite ak pèt enèji
Pèt enèji nan seri batri paralèl konsepsyon sitou soti nan rezistans entèn la, rezistans nan konektè a, ak konsomasyon pouvwa a nan BMS la ak kous la pwoteksyon. Nan gwo operasyon aktyèl, pèt sa yo ap ogmante plis, dirèkteman diminye efikasite an jeneral ak andirans nan pake batri a.
Pwoblèm espesifik: Ba efikasite ap mennen nan pi kout lavi batri, ki afekte eksperyans aktyèl itilizasyon aparèy la, ak pèt enèji alontèm ap ogmante tou chalè pake batri a.
Solisyon:
Optimize materyèl koneksyon: Sèvi ak rezistans ki ba, segondè materyèl koneksyon konduktivite tankou papye kòb kwiv mete, teren kwiv fèblan oswa teren alyaj aliminyòm. Optimize pwosesis la soude, atravè soude lazè, soude ultrasons ak lòt teknoloji avanse asire solidite ak rezistans ki ba nan pwen an koneksyon, diminye pèt la nan enèji elektrik nan pwen an koneksyon.
Amelyore efikasite enèji BMS: BMS yo ta dwe fèt ak optimize efikasite enèji nan tèt ou pou evite konsomasyon pouvwa nesesè. Diminye konsomasyon enèji nan BMS nan tèt li atravè itilizasyon chips ki ba-pouvwa ak mòd dòmi entelijan. Modil rekiperasyon enèji yo ka ajoute tou nan BMS la pou refè ak reitilize enèji redondants andedan pake batri a pou amelyore efikasite enèji an jeneral.
8. Sekirite ak fyab
Pak batri bezwen fè fas ak yon varyete anviwònman piman bouk tankou Vibration, enpak, ak tanperati ki wo nan itilizasyon aktyèl la, ak konsepsyon sekirite ak fyab nan pil enpòtan anpil. Echèk nan yon sèl batri ka lakòz pwoblèm ak pake batri a tout antye, ki mennen nan echèk ekipman e menm mete an danje sekirite itilizatè.
Pwoblèm espesifik: Echèk nenpòt inite nan pake batri a ka gaye, sa ki lakòz echèk an jeneral nan pake batri a oswa yon aksidan sekirite.
Solisyon:
Pwoteksyon milti-kouch ak konsepsyon redondants: Lè w ap desine pake batri, yo ta dwe konsidere pwoteksyon milti-kouch, tankou ajoute konpozan sekirite tankou patisyon dife ak tiyo eksplozyon-prèv nan konsepsyon estriktirèl la. Konsepsyon redondants pèmèt rès batri a travay byen lè kèk inite echwe, kidonk amelyore sekirite an jeneral.
Tès strik ak sètifikasyon: pake batri bezwen sibi tès adaptabilite anviwònman strik anvan pwodiksyon, ki gen ladan tès Vibration, tès gout, tès sik tèmik, elatriye Atravè UL, CE, UN38.3 ak lòt sètifikasyon entènasyonal, asire ke pake batri a satisfè. estanda sekirite entènasyonal yo, amelyore konfyans itilizatè yo.
9. Karakteristik repons dinamik
Pak batri yo bezwen reponn byen vit nan chaj chanjman pou asire estabilite aparèy la. Yon pake batri ak yon repons dinamik dousman pral lakòz operasyon aparèy enstab ak fluctuations vòltaj enpòtan, ki afekte eksperyans itilizatè.
Pwoblèm espesifik: repons batri ensifizan ka lakòz aparèy la pi vit ak ralanti, oswa fenomèn nan gout vòltaj lè chaj la chanje dramatikman.
Solisyon:
Seleksyon batri wo-pousantaj: Chwazi selil batri wo-pousantaj ak ekselan karakteristik repons dinamik, ki ka byen vit ajiste pwodiksyon an lè chaj la chanje rapidman. Konbine ak algorithm repons rapid nan BMS, pwodiksyon dinamik karakteristik batri a ka plis optimize.
Filtè enduktans ak konpansasyon kapasite: filtè enduktans ak rezo konpansasyon kapasite yo fèt nan fen pwodiksyon batri a pou diminye fluctuations vòltaj ak amelyore kapasite repons dinamik batri a. Konsepsyon sa a diminye fluctuations vòltaj ak asire operasyon ki estab nan ekipman an anba varyasyon chaj segondè.
10. Teknoloji koneksyon ak seleksyon materyèl
Pati nan koneksyon nan pake batri a bezwen ekselan pèfòmans elektrik ak tèmik. Pòv koneksyon ap mennen nan ogmante rezistans, chofaj kontak ak menm k ap fonn, ki ka lakòz echèk pake batri nan ka grav.
Pwoblèm espesifik: Materyèl koneksyon move oswa pwosesis pòv ka ogmante rezistans nan pake batri a, sa ki lakòz surchof lokal, sa ki lakòz pèt enèji ak danje sekirite.
Solisyon:
Chwazi konektè kalite siperyè ak teknoloji soude: Metòd soude tankou soude lazè oswa soude ultrasons yo souvan itilize nan koneksyon pake batri. Metòd sa yo asire rezistans ki ba ak gwo fòs mekanik nan sit koneksyon an epi evite move kontak akòz Vibration oswa chanjman tanperati.
Sèvi ak materyèl izolasyon ki reziste chalè: Pati koneksyon ki nan pake batri a ta dwe vlope ak materyèl izolasyon ki reziste chalè ak ki reziste, tankou kasèt ki reziste chalè ak tib izole Tflon. Materyèl sa yo ka efektivman anpeche kout sikwi oswa flit nan koneksyon an ak amelyore sekirite ak lavi sèvis nan pake batri a.
