Nan yon epòk kote teknoloji batri kondwi inovasyon nan machin elektrik (EVs), sistèm enèji renouvlab, ak elektwonik pòtab, konprann Eta a chaj (SoC) ak Eta Sante (SoH) nan pil esansyèl. Paramèt sa yo pa sèlman amelyore pèfòmans batri, men tou kontribye nan sekirite ak lonjevite. Blog sa a pral eksplore siyifikasyon SoC ak SoH an pwofondè epi bay metòd konplè pou kalkile yo.

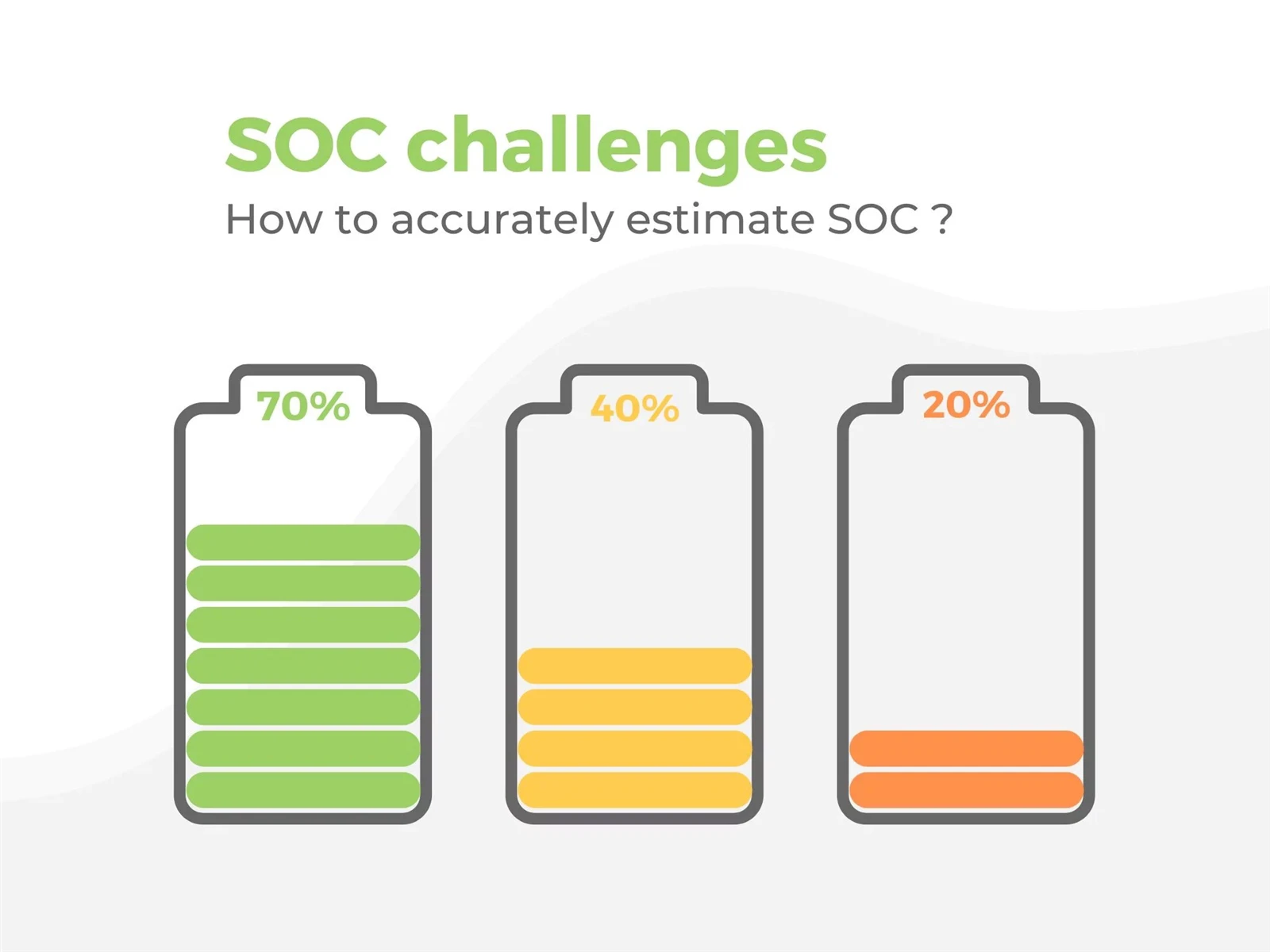

Ki sa ki Eta chaj (SoC)?
SoC reprezante nivo chaj aktyèl la nan yon batri kòm yon pousantaj nan kapasite rated li yo. Pou egzanp, si yon batri ityòm-ion ki gen yon kapasite de 100 Ah gen 50 Ah ki rete, SoC li a se 50%. SoC enpòtan anpil pou plizyè rezon:
1. Jesyon pèfòmans
Konprann SoC pèmèt itilizatè yo optimize pèfòmans batri. Nan machin elektrik, kenbe yon ranje SoC optimal (anjeneral ant 20% ak 80%) ka amelyore efikasite kondwi ak pwolonje ranje machin nan. Anpil EV enkòpore sistèm jesyon batri (BMS) ki ajiste pwodiksyon pouvwa ki baze sou SoC pou asire pèfòmans lis epi anpeche egzeyat pwofon.
2. Lonjevite batri
Lonjevite a nan yon batri se byen mare nan ki jan byen SoC jere. Souvan ekoulman gwo twou san fon (anba 20% SoC) ak twòp chaj (pi wo pase 80% SoC) ka mennen nan aje akselere batri ak kapasite fennen. Kenbe batri a nan seri SoC ideyal la ka pwolonje lavi li siyifikativman, sa ki pèmèt li andire yon pi gwo kantite chaj sou tan.
3. Konsiderasyon sekirite
Siveyans SoC enpòtan anpil pou anpeche sitiyasyon danjere. Surcharge ka mennen nan evasyon tèmik, kote tanperati batri a ogmante san kontwòl, ki kapab lakòz dife oswa eksplozyon. Kontrèman, dechaje yon batri twòp ka mennen nan domaj irevokabl. Sistèm ki kontwole SoC an tan reyèl ede bese risk sa yo.
Ki sa ki Eta Sante (SoH)?
SoH reflete kondisyon an jeneral nan yon batri konpare ak eta optimal li lè nouvo. Li englobe plizyè faktè, tankou kapasite, rezistans entèn, ak efikasite. SoH anjeneral eksprime kòm yon pousantaj, ki endike konbyen nan kapasite orijinal la rete.
1. Siveyans Sante
Evalyasyon regilye nan SoH pèmèt pou antretyen aktif. Lè yo swiv SoH sou tan, itilizatè yo ka idantifye tandans degradasyon yo epi pran aksyon korektif anvan batri a echwe. Pou egzanp, nan aplikasyon enpòtan tankou ayewospasyal oswa aparèy medikal, deteksyon bonè nan pwoblèm sante enpòtan anpil pou asire fyab operasyonèl.
2. Predi lavi lavi
SoH sèvi kòm yon endikatè kle pou predi kapasite ki rete a ak lavi itil (RUL) nan yon batri. Modèl avanse ka estime SoH a lè l sèvi avèk done istorik pèfòmans ak mezi sante aktyèl, ki enpòtan anpil pou jere envantè ak planifikasyon antretyen nan aplikasyon endistriyèl.
3. Efikasite operasyonèl
Konprann SoH pèmèt itilizatè yo ajiste modèl itilizasyon yo ki baze sou kondisyon batri a. Si SoH endike pèt kapasite enpòtan, itilizatè yo ka chwazi limite aplikasyon pou gwo drenaj pou anpeche fèmen inatandi.
Ki jan yo kalkile SoC
1. Open Circuit Voltage (OCV) Metòd
Metòd OCV a enplike nan mezire vòltaj batri a lè li pa anba chaj. Chak nivo vòltaj koresponn ak yon SoC espesifik ki baze sou yon koub vòltaj-SoC predetèmine. Metòd sa a egzat men mande pou batri a repoze pou yon ti tan, sa ki fè li enposib pou aplikasyon an tan reyèl.
Egzanp:Sipoze ou gen yon batri ityòm-ion ak yon vòltaj nominal 3.7V. Lè ou mezire vòltaj la anba chaj epi jwenn li 3.6V, ou ka refere a koub vòltaj-SoC manifakti batri a. Sa a endike ke SoC a se apeprè 80%.
2. Anpè-èdtan (Ah) Konte
Metòd sa a swiv chaj kimilatif k ap antre ak sòti nan batri a. Lè yo entegre aktyèl la sou tan, itilizatè yo ka estime SoC la. Sepandan, erè ka akimile akòz pwòp tèt ou-egzeyat, espesyalman nan pi gran pil. Rekalibrasyon regilye esansyèl pou kenbe lekti SoC egzat.
Egzanp:Konsidere yon batri ki gen yon kapasite de 100 Ah. Si w ap dechaje li nan yon kouran 10 A pou 5 èdtan, ou ka kalkile kapasite egzeyate a:
Kapasite Dechaje=Aktyèl Dechaje × Tan=10A × 5h=50Ah
Kòmanse nan yon eta konplètman chaje (100 Ah), SoC aktyèl la ta dwe:
SoC {0{0}%(100Ah−50Ah) / 100Ah ) × 100% {{5{5}}%
3. Kalman Filtrage ak Machine Learning
Teknik avanse itilize algoritm pou predi SoC ki baze sou plizyè entrées, tankou vòltaj, aktyèl, ak tanperati. Kalman filtè dinamik ajiste estimasyon ki baze sou done an tan reyèl, pandan y ap modèl aprantisaj machin yo ka aprann nan done istorik yo amelyore presizyon sou tan. Metòd sa yo patikilyèman itil nan aplikasyon konplèks kote kondisyon batri yo varye.
Egzanp:Yon sistèm jesyon batri (BMS) itilize filtraj Kalman pou ajiste dinamik SoC estimasyon yo. Nan yon moman espesifik, sistèm nan mezire yon kouran dechaj -5 A ak yon vòltaj 3.6V nan 25 degre. Apre yo fin trete done sa yo, algorithm la estime SoC a 78%.
Ki jan yo kalkile SoH
1. Mezi Rezistans Entèn
Mezire rezistans entèn yon batri ka bay apèsi sou sante li. Yon ogmantasyon nan rezistans souvan endike degradasyon. Teknik tankou spèktroskopi enpedans ka mezire avèk presizyon rezistans atravè diferan frekans, bay yon foto pi konplè sou sante batri.
Egzanp:Sèvi ak spèktroskopi enpedans, ou mezire rezistans entèn yon batri ityòm-ion. Si rezistans a mezire se 30 miliohms, tandiske rezistans yon nouvo batri a se 10 miliohms, ogmantasyon sa a endike ke sante batri a te deteryore sou tan.
2. Tès Kapasite
Fè sik chaj-egzeyat kontwole pèmèt itilizatè yo mezire kapasite fennen sou tan. Lè yo konpare kapasite aktyèl la ak kapasite orijinal la, itilizatè yo ka kalkile SoH. Metòd sa a mande tan ak kontwòl egzak sou kondisyon tès yo pou asire rezilta egzat.
Egzanp:Ou fè yon tès chaj-egzeyat kontwole. Apre konplètman chaje batri a, ou obsève pèfòmans li anba yon chaj espesifik. Okòmansman rated 100 Ah, batri a kounye a sèlman sipòte 80 Ah nan menm kondisyon yo. Se poutèt sa, SoH a ta dwe kalkile kòm:
SoH {0{0}%( 80Ah / 100Ah ) × 100%=80%
3. Done-Kondwi Analytics
BMS modèn ka kontinyèlman kontwole mezi pèfòmans yo epi aplike algoritm pou evalye SoH. Sistèm sa yo analize paramèt divès kalite, tankou tanperati, sik chaj, ak modèl itilizasyon, bay evalyasyon sante an tan reyèl ki adapte ak kondisyon k ap chanje.
Egzanp:Yon BMS entelijan kontinyèlman kontwole sik chaj batri a, ki te rive nan 500. Li anrejistre yon aktyèl egzeyat mwayèn nan 10 A epi li note ke tanperati a varye ant -10 degre ak 40 degre. Dapre done sa yo, sistèm nan evalye SoH aktyèl la se 75% epi li predi yon lavi itil ki rete apeprè 600 sik chaj plis.
Faktè ki afekte SoC ak SoH
1. Tanperati
Tanperati jwe yon wòl enpòtan nan pèfòmans batri ak sante. Tanperati wo ka akselere reyaksyon chimik, ki mennen nan aje pi vit, pandan y ap tanperati ki ba ka diminye kapasite ak efikasite. Tanperati fonksyònman optimal jeneralman varye ant 20 degre ak 25 degre pou pil ityòm-ion.
2. Pousantaj chaj ak egzeyat
Pousantaj nan ki yon batri chaje oswa egzeyate siyifikativman enpak SoC li yo ak SoH. Gwo ekoulman C-pousantaj ka lakòz estrès tèmik, pandan y ap chaje ultra-vit ka ogmante tanperati entèn yo. Manifakti yo bay pousantaj chaj ak egzeyat rekòmande pou bese efè sa yo.
3. Modèl monte bisiklèt
Frekans ak pwofondè sik chaj-egzeyat ka enfliyanse sante batri. Sik pa fon (egzeyat pasyèl) yo jeneralman mwens danjere pase sik gwo twou san fon, ki ka mennen nan pèt kapasite enpòtan sou tan.
